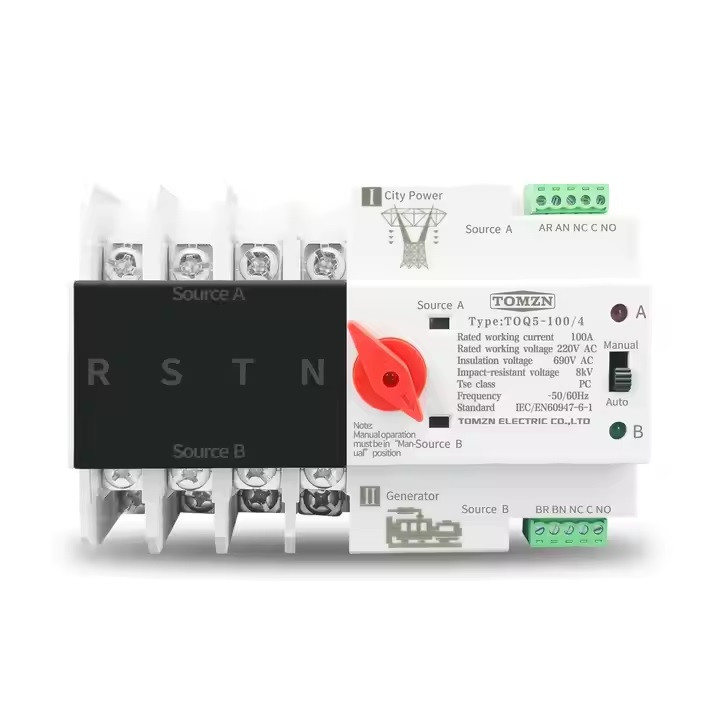

Модульний автоматичний 3-фазний перемикач введення резерву TOMZN TOQ5-100/4P 100A АВР ATS 4-полюсний

Автоматичний перемикач введення резерву 4 полюсний (АВР) 3 фази TOMZN TOQ5-100/4P призначений для автоматичного або ручного перемикання між основною та резервною лініями живлення ідеальний при аварійних відключеннях. При пропаданні основного живлення він автоматично перемикається на резервне, при появі основного живлення він за пріоритетом перемикається на нього. Займає 8 модулів. Пристрій не має обмежень у сфері використання, лише якщо технічні умови не перевищують номінальних значень. Час перемикання менше 8 мс.

 Виконуючим механізмом є дві електромагнітні котушки, завдяки цьому досягається повна відсутність споживання електроенергії АВР, споживання відбувається тільки в момент перемикання. Ідеальне рішення для квартири, будинки, офісу. Для підключення альтернативного джерела живлення добре відходить бензиновий генератор, інверторний перетворювач, портативна зарядна станція типу EcoFlow. Апарат має дуже швидку швидкість перемикання – не більше 8 мс. Пріоритетним харчуванням цього пристрою є міська мережа.

Принцип роботи:

• При вимиканні головного джерела живлення пристрій автоматично перемикається на джерело живлення. При включенні головного джерела живлення апарат знову перейде на нього;
• Якщо обидва джерела вимкнуто, пристрій не працюватиме, доки одне з них буде увімкнено. Після включення одного із джерел апарат автоматично підключається до нього;

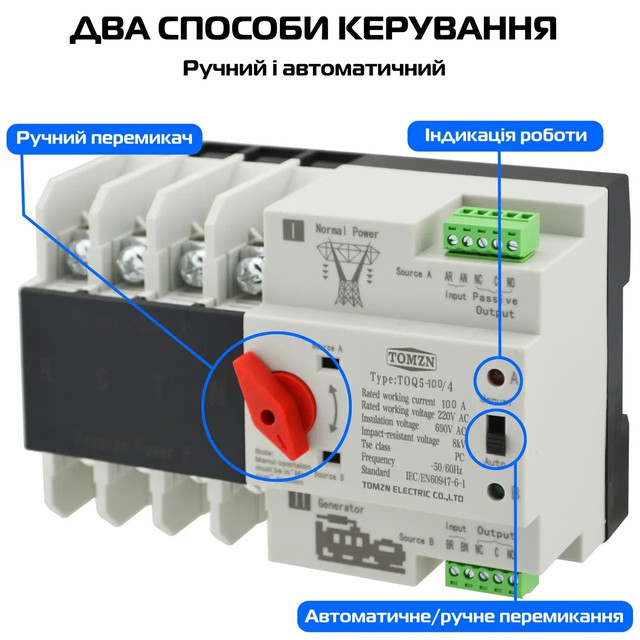

• Якщо необхідно, ви можете увімкнути напрям джерела живлення відповідним перемикачем вручну.

Увага, застереження!
При використанні АВР без захисних пристроїв існує великий ризик виходу з ладу АВР через перевантаження високою напругою та струмом
Мінімальна сила струму для АВР повинна бути не нижче 5А, інакше котушка може перегрітися та вийти з ладу.

АВР обов'язково встановлюються в ланцюзі з пристроєм захисту від перенапруги (реле напруги) або стабілізатором за схемою:

Міська електромережа → реле напруги/стабілізатор → автомат введення резерву АВР

Переваги:

• Час перемикання менше 8 мс;
• Низьке енергоспоживання і лише у момент перемикання;
• Висока точність;
• Вогнестійкий матеріал

Характеристики:

• Робоча напруга: 220В змінного струму;
• Напруга ізоляції: 690В змінного струму;
• Номінальний робочий струм: 100А;
• Клас: PC;
• Частота: 50/60 Гц;
• Кількість полюсів: 4P;
• Швидкість перемикання: менше 8 мс;
• Стандарт: IEC60947-6-1;
• Розмір: 142х96х69 мм
