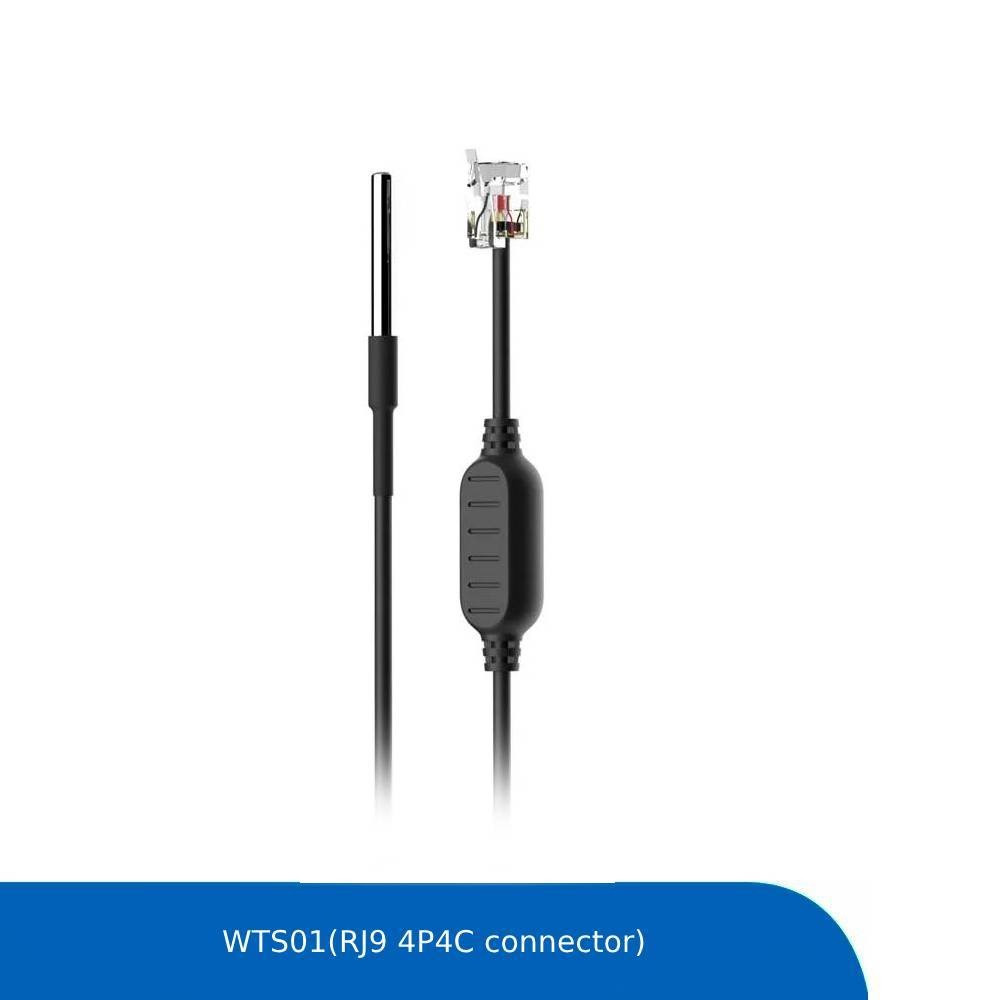

Водонепроникний датчик температури Sonoff DS18B20 для реле Sonoff TH10 / TH16

Цей датчик допоможе вам виміряти температуру води в акваріумі або в чайнику. Можна використовувати його для виміру температури на вулиці і при цьому не боятися, що датчик заллє дощем. Дачники оцінять можливість вимірювати температуру грунту в теплицях і на ділянці. А при відсутності медичного термометра цей датчик здатний виручити якщо є необхідність оцінити температуру власного тіла.

Цей датчик температури заснований на популярній мікросхема DS18B20. Він дозволяє визначити температуру навколишнього середовища в діапазоні від -55°C до +125°C і отримувати дані у вигляді цифрового сигналу з 12-бітовим дозволом по 1-Wire протоколу. Цей протокол дозволить підключити величезна кількість таких датчиків, використовуючи всього 1 цифровий порт контролера, і всього 2 дроти для всіх датчиків: землі і сигналу. У цьому випадку застосовується так зване «паразитне живлення», при якому датчик отримує енергію прямо з лінії сигналу. Кожен датчик має унікальний прошитий на виробництві 64-бітний код, який може використовуватися мікроконтролером для спілкування з конкретним сенсором на загальній шині. Код окремого сенсора може бути лічений окремою командою.

В постійній пам'яті DS18B20 можна зберегти граничні значення температури, при виході з яких сенсор буде переходити в режим тривоги. На загальній шині з багатьох сенсорів мікроконтролер може дізнатися, які з них перейшли у цей режим. Таким чином стає легко визначити проблемну ділянку у контрольованому середовищі.

Дозвіл показань настроюється і може становити від 9 до 12 біт. Менше дозвіл — вище швидкість перетворення.

Підключення

Герметичний датчик на основі мікросхеми DS18B20 можна підключити двома способами:

• По трьох проводах: харчування (червоний), земля (чорний) і сигнал (білий).
• По двох проводах: земля і сигнал. У цьому випадку датчик зрідка може давати хибні свідчення, які легко виключити з кінцевого результату фільтрацією.

Незалежно від способу підключення, сигнальний провід необхідно з'єднати з живленням через резистор 4,7 кОм. При підключенні тільки одного датчика, підійде і резистор 10 кОм.

Для підключення датчика до Arduino або до макетної платі зручно буде використовувати натискний клемник.

Для підключення 1-Wire пристроїв до Arduino існує готова бібліотека.

Характеристики

• Діапазон вимірюваних температур -55...+125 °C
• Точність: ±0,5°C (у межах -10...+85 °C)
• Час одержання даних: 750 мс при 12-бітному дозволі; 94 мс при 9-бітному дозволі
• Напруга живлення: 3-5,5 В
• Споживаний струм при бездіяльності: 750 нА
• Споживаний струм при опитуванні: 1 мА
